logisim制作8位模型计算机

发表于 | 更新于: | 分类于 | | 阅读数
字数统计: 175 | 阅读时长 ≈ 1

结构

  1. CPU

    0908-1

  2. 控制器

    0908-2

  3. 时序发生器

    0908-3

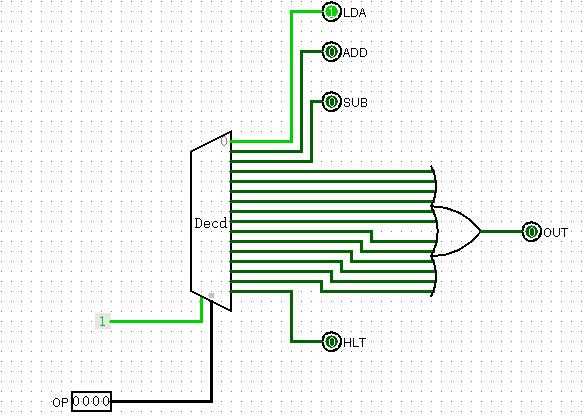

  4. 指令译码器

    0908-4

  5. ALU

    0908-5

指令分析

指令存放于ROM内

  1. 09H:将09位置的存储器的值（20H）存入A寄存器
  2. 1aH:将10位置的存储器的值（11H）加上A的值，存入A寄存器
  3. 1bH:将11位置的存储器的值（12H）加上A的值，存入A寄存器
  4. 2cH:将11位置的存储器的值（13H）与A的值做减法，存入A寄存器
  5. 2dH:将12位置的存储器的值（14H）与A的值做减法，存入A寄存器
  6. eeH:输出A寄存器中的值
  7. ffH:停机

结果分析

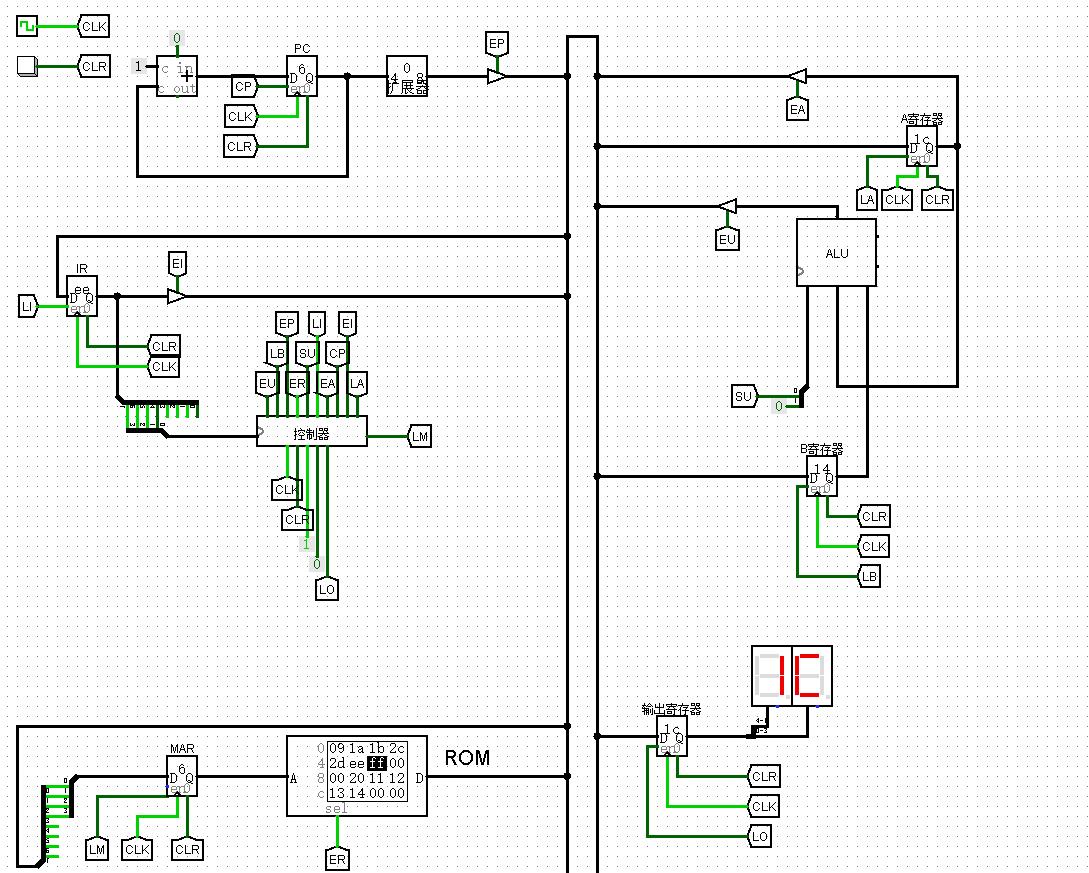

按指令计算: 20H + 11H + 12H - 13H - 14H = 1CH (如图，显示”1C”)

0908-6
